西安云儀YUNYI7000系列全自動活塞式壓力計，深度融合伺服造壓控壓系統與氣動二進制自動加碼系統，實現全自動加壓與精準控壓，不僅加壓快速穩定，更將控壓精度提升至全新高度。其全自動特性徹底革新傳統校準模式，無需人工手動加碼、調節壓力，大幅降低人為操作誤差，顯著提升校準效率與一致性。
該設備核心用于校準精密壓力表、壓力傳感器、壓力變送器等壓力測量儀表，通過將被校準儀表與壓力計連接，在設定壓力值下對比兩者測量結果，精準判斷被校準儀表誤差，確保量值傳遞準確無誤。作為各級計量機構建立壓力計量標準的核心設備之一。
二、滿足檢定規程
JJG59-2022 《液體活塞式壓力計檢定規程》
JJG 99-2022 《砝碼檢定規程》
三、產品構造特點
全自動活塞式壓力計由智能造壓系統和自動砝碼加載系統兩部分組成，具體技術指標如下：
自動砝碼加載系統
采用二進制加碼系統，加載砝碼數量少、計算邏輯少，故障率低。
采用氣動驅動，為每個砝碼（T型同心砝碼）配備獨立的氣缸與電磁閥組合，驅動裝置行程為5毫米當接收到指令以后，同步調整所有砝碼的狀態可快速同步的增減砝碼，且增減砝碼速度砝碼加載時間≤5s，提高加載/卸載砝碼組合的整體效率。
整體防塵罩設計，砝碼不會受到灰塵和濕氣影響，保證了活塞系統的精度和穩定性。
整體采用氣動加載裝置，每個砝碼配套單獨的氣缸驅動裝置，直頂式加、卸。砝碼加載受力點不使用三點或四點加載，使用托盤加載，且托盤接觸面采用橡膠材質，減少了磨損的同時提高了砝碼的平穩性。
整體內置溫濕度傳感器，轉速傳感器，位移傳感器實時監測活塞系統的運行狀態。
活塞系統、保護軸同活塞桿均為高強度、高韌性的碳化鎢材質，一體成型防斷裂保護系統取得專利；
活塞系統模塊化設計：方便安裝、拆卸、保存和送檢（備有航空手提箱）。
可動部件較少，可靠性較高，維護方便。
智能造壓系統
加壓系統采用伺服電機同步活塞缸的方式，調壓精準穩定；
采用10.1寸觸摸屏操作，方便快捷，具備操作界面，可實現對壓力產生、砝碼加載、測量過程以及數據記錄等多方面的自動化控制，還能對測量數據進行實時處理、顯示以及存儲等操作；
輸出一路壓力接口，接口螺紋為M20*1.5，可接多路擴展臺；
豐富的外設接口，可支持串口(RS485)通訊或網口通訊，可遠程控制；
系統穩壓時間不大于120秒；
內置排污系統，避免管路堵塞；
電源電壓：AC（220±10）V，頻率：50Hz
采集和監測軟件
工作站和其他計算機可搭載全自動壓力檢測裝置軟件，實現手動檢定和自動檢定。
全自動壓力檢測裝置軟件采用C/S架構實現人機交互界面，各項狀態參數、測量數據、監控信息的實時顯示。
三維可視化動態模型，將活塞對應的關鍵部件（砝碼、活塞）更直觀、貼近現實設備顯示。
業務功能包含基礎檢定、查詢、設置、報警等
數據存儲分為靜態和動態數據兩部分，數據安全保存。
四、采用二進制加砝碼的優勢
1. 簡化操作流程
在傳統的逐個添加砝碼的方式中，若要達到某個特定的測量值，可能需要多次嘗試不同砝碼的組合并逐個添加或移除。而二進制加砝碼是基于二進制的邏輯，通過選擇對應不同位權的砝碼來組合，例如有 1g、2g、4g、8g 等按二進制位權設置的砝碼，只需根據目標值確定選取哪些砝碼即可，大大減少了添加和移除砝碼的操作次數，減小累積誤差，操作更為便捷高效。
2.快速定位組合
由于二進制系統本身具有規律性，操作人員可以依據目標數值快速在腦海中或者通過簡單計算確定需要使用的砝碼組合，無需像面對一堆隨意規格的砝碼那樣去反復思考、嘗試不同的搭配方式，能迅速完成砝碼配置，節省時間。
3.精準匹配數值
二進制砝碼組合可以更精細、準確地匹配目標測量值。
4.易于拓展兼容
無論是在已有的砝碼系統基礎上增加新的位權砝碼以擴大測量范圍，還是與其他采用二進制邏輯的計量、檢測設備配合使用，都具有較好的兼容性和拓展性，能夠更好地適應不同的測量需求和場景變化。
五、產品技術參數
型號：YUNYI7006 量程：0.06-0.6MPa 精度：0.005% 最小砝碼（含底盤）0.06MPa
型號：YUNYI7060 量程：0.1-6MPa 精度：0.005% 最小砝碼（含底盤）0.1MPa
型號：YUNYI7600 量程：1-60MPa 精度：0.005% 最小砝碼（含底盤）1MPa
型號：YUNYI7250 量程：5-250MPa 精度：0.005% 最小砝碼（含底盤）5MPa
工作介質：工作介質：癸二酸二酯（癸二酸二異辛酯），20℃時其運動粘度20~25mm2/s，酸值不大于0.05mgKOH/g
砝碼材質：304無磁不銹鋼
活塞材料：活塞桿：碳化鎢；活塞筒：碳化鎢
砝碼修正：按照使用地進行重力加速度修正
六、全自動活塞式壓力計配置清單
七、存放環境條件
依據JJG875-2019 數字壓力計、JJG882-2019壓力變送器、JJG 49-2013 彈性元件式精密壓力表和真空表檢定規程，溫濕度規定如下：
（1）工作溫度：（20±10）℃，能連續正常工作；
（2）工作相對濕度:≤80%。
（3）放置設備的臺面要平穩，并無電磁干擾。
西安云儀活塞壓力計廣泛應用于計量室 、 實驗室以及生產或科學實驗環節作為壓力基準器使用。 此外， 它還可以直接應用于高可靠性監測環節，對其他儀表進行表決監測 。在電力 、冶金、 石油 、化工 、計量系統等行業，活塞壓力計都發揮著重要的作用。
我公司最新研發的自旋式活塞式壓力計通過電機帶動活塞系統旋轉，轉動平穩，靜音無 干擾，避免了因手動旋轉不平穩導致的活塞桿斷裂問題 。內置高精度過程信號測量功能，可 快速檢定壓力傳感器 、壓力變送器 、壓力開關等測量類儀表。
二、產品特點
電機帶動活塞系統旋轉，平穩安全無干擾；
大屏顯示電流 、 電壓 、 開關量 、位移 、 時間 、大氣壓等；
電測信號測量精度 0.02%， 并提供 DC24V 饋電的；
可內置高精度壓力模塊， 直觀讀數；
活塞系統采用碳化鎢，耐磨壽命長
砝碼均采用無磁不銹鋼， 防生銹
一體式活塞系統取得防斷保護專利
模塊化活塞系統方便安裝 、拆卸 、送檢和保養
低重心活塞掛籃，砝碼更穩
主機帶有排污系統，避免堵塞； 回油過濾等讓整機更干凈；
符合國家最新檢定規程JJG59-2022《液體活塞式壓力計檢定規程》
三、電測參數
電流 0-25mA 0.02%
電壓 0-10V 0.02%
開關量 通斷
激勵電壓 ：直流 24V±2%
壓力模塊精度 ：0.05% 0.02%（可選項）
電源：220V 50Hz
四、技術參數
|
型號 |
DKH8006A |
DKH8006 |
DKH8025 |
DKH8060 |
DKH8100 |
DKH8160 |
DKH8250 |
|||||||||||
|
測量范圍?MPa |
0.06-0.6 |
0.1-6 |
0.5-25 |
1-60 |
1-100 |
2-160 |
5-250 |
|||||||||||
|
精度等級 |
0.05 級???0.02 級???0.01 級???0.005 級 |
|||||||||||||||||
|
標稱上限?MPa |
0.6 |
6 |
25 |
60 |
100 |
160 |
250 |
|||||||||||
|
標稱下限?MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
測量上限?MPa |
0.6 |
6 |
25 |
60 |
100 |
160 |
250 |
|||||||||||
|
測量下限?MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
活塞公稱面積 cm2 |
1 |
0.5 |
0.2 |
0.05 |
0.05 |
0.05 |
0.025 |
|||||||||||
|
底盤及 活塞 |
質量/kg |
0.6 |
0.5 |
0.5 |
0.5 |
1 |
1 |
1.25 |
||||||||||
|
壓力/MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
專用砝 碼 |
公稱質量 |
0.1 |
0.5 |
0.5 |
2.5 |
1 |
5 |
1 |
5 |
0.5 |
1 |
5 |
0.5 |
1 |
5 |
1.25 |
2.5 |
5 |
|
壓力 |
0. 01 |
0.05 |
0.1 |
0.5 |
0.5 |
2.5 |
1 |
5 |
1 |
2 |
10 |
1 |
2 |
10 |
5 |
10 |
20 |
|
|
數量 |
4 |
10 |
4 |
11 |
4 |
9 |
4 |
11 |
1 |
4 |
9 |
1 |
4 |
15 |
1 |
2 |
11 |
|
|
工作介質 |
25#變壓器油與 煤油混合液 7:1 |
癸二酸酯異辛酯 |
||||||||||||||||
|
接口螺紋 |
M20*1.5 快速內螺*2 |
|||||||||||||||||
]]>
? ?主輔機一體活塞式壓力計主要用來檢測活塞式壓力計使用，主輔機一體活塞式壓力計可以同時安裝2個活塞頭，一個安裝標準活塞頭，一個安裝被檢活塞頭，通過起始平衡法等檢定方法，計算出被檢活塞系統的面積，同時根據百分表測試出被檢活塞的下降數據?？勺髁恐祩鬟f和高精度測量之用。
二、測量范圍
0.04-0.6MPa；0.1-6MPa ;0.5-25MPa; 1-60MPa; 2-100MPa; 2-160MPa; 5-250MPa
三、精度等級
0.005級( ±0.005% ); 0.01級(±0.01%);0.02級(±0.02%) ;
?
四、產品特點
1、滿足JJG59-2022《液體活塞式壓力計檢定規程》和JJG99-2006 《砝碼》國家計量檢定規程；
2、活塞桿和活塞筒采用碳化鎢材質精工研磨保證了活塞良好的鑒別力；
采用低重心結構，活塞系統更加平穩；
3、活塞系統采用碳化鎢一體保護結構，保護軸直徑為10毫米，保護軸同 活塞桿均為碳化鎢材質，一體成型。保證了活塞系統不在使用中損壞，此保護方案為我公司自主研發可高效保護活塞系統（發明性專利）；
4、活塞壓力計采用外置式位移接近傳感器，可實時顯示活塞系統位置的變化，顯示系統為數碼管顯示，更加直觀，活塞位移高度為0-3毫米。外置位移系統非嵌入活塞系統，不影響活塞保護系統；
5、活塞壓力計采用排污系統，在活塞系統下方，輸出接口下方均有排油管路，油直接回流至油杯，保證了活塞臺面的干凈和衛生,全方位排油系統 ? ?遠超單一的活塞系統排油,使臺面更加無油；
6、活塞缸采用自密封系統，密封圈可以保證30000次循環打壓不泄露，真正做到方便和便捷；
7、活塞配置預加壓裝置，讓打壓更輕松主；
可配智能數顯系統，顯示功能，包括溫度、大氣壓、時間、轉速、壓力等工作參數；
五、主輔機一體活塞式壓力計配置方案
基本方案一：主輔機活塞壓力計+一套MPa砝碼+二套公斤力砝碼+主活塞系統位移顯示+輔活塞位移支架+活塞頭轉換接頭
基本方案二：主輔機活塞壓力計+一套MPa砝碼+二套公斤力砝碼+主活塞系統位移顯示+活塞系統溫度指示+輔活塞位移支架+活塞頭轉換接頭
基本方案三：主輔機活塞壓力計+一套MPa砝碼+二套公斤力砝碼+主活塞系統位移顯示+活塞系統溫度顯示+當前系統壓力顯示+輔活塞位移支架+活塞頭轉換接頭
注：我們可以根據客戶具體要求定制全套壓力計量解決方案和培訓方案，幫助客戶建立全套的壓力計量室，我們生產的活塞式壓力計支持全國范圍內任何計量所的送檢，保證檢定合格。
六、產品配置表
]]>
? ?主要用來檢測真空壓力表或真空壓力變送器，是目前性價比最高的真空校準設備。?-0.1~0.25MPa、-0.1~0.4MPa、-0.1~0.6MPa 范圍內的0.1級，0.16級，0.25級和0.4級精密壓力表、量傳壓力計、檢定壓力計、壓力變送器等
二、產品特 點
各項指標完全符合JJG236-2009 《活塞式壓力真空計〉國家計量檢定規程
砝碼已經進行壓力形變系數和當?shù)刂亓铀俣鹊男拚?br />
特意設計的壓力轉換閥，在關閉時，可不用砝碼單獨工作，即活塞壓力計臺子可作為壓力泵或壓力源獨立使用
內部采用波紋管調壓系統，氣密性極好
同時檢定兩只被檢表，采用快速壓力接頭，絕無泄漏現象
三、產品參 數
型號：JYS-0.25 ? ? ?JYS-0.6
壓力范圍：-0.1~0.25MPa、-0.1~0.6MPa
精度：0.02% ? 0.05%
接表螺紋：M20 X 1.5
工作介質：潔凈的壓縮空氣或瓶裝氮氣（需外置壓縮機）
四、參數選型
西安云儀DK系列活塞式壓力計是JY系列升級款產品，采用模塊化活塞系統，方便拆卸送檢?；钊麠U和活塞筒采用采用高強度、高硬度且低溫度線脹系數的碳化鎢，保證了活塞的有效面積的穩定性。4.3寸大屏可實時顯示活塞位移，產品不僅擁有±0.005%的超高精度和極佳的長期穩定性，儀器常采用航空鋁材和304不銹鋼面板工藝，不僅美觀大方，更具備耐磨、耐腐蝕的特性。
二、性能特點
模塊化：活塞系統和壓力發生器全模塊化結構，各種模塊可實現單一工作或組合功能。
穩定性：液體活塞采用低位砝碼，確保高可靠與穩定性。
互換性：活塞量程可通過更換套筒單元任意互換。???
活塞套筒單元：碳化鎢核心組件，經久耐用：高硬度、低溫度線脹系數，大幅延長使用壽命
砝碼：采用退磁優質奧氏體不銹鋼。
完全符合JJG 59-2022新規程：產品設計全面對標最新國家計量檢定規程，確保計量合規性
多準確度等級可選：覆蓋0.005級至0.05級，滿足從基準傳遞到工作校準的全場景需求
有效面積：在標準大氣壓和20℃條件下，活塞套筒單元的平均有效面積，以及壓力變形系數可以通過基準壓力計測量。
三、儀器優點
加壓系統采用硬密封，不依靠O型圈密封，不用換皮碗，不存在漏壓問題，不用經常拆裝。
預加壓不帶閥，不用關預加壓閥，從此項技術可以看出我廠機加工水平。
加壓系統硬密封，加壓桿細，一只手加壓到100MPa非常輕松。
先進制造工藝：采用碳化鎢等高性能材料與人工精密研磨工藝，確保核心部件質量
采用低位活塞式壓力計，活塞壓力計重心更低，活塞旋轉更平穩。
四、選型表
為配合生產企業提高校準效率，我司在活塞式壓力計基礎上，研發生產了活塞式壓力計數字顯示系統，此產品可以大大加大生產企業的校準效率。
數字伴侶分鑲?cè)胍惑w式和分體式，高精度活塞建議采用分體式，可以最大程度減少電磁干擾對活塞精度的影響。分體式采用7寸觸摸屏，方便記錄數據，鑲嵌式內置4.3寸觸摸屏。
此顯示系統必須配合活塞式壓力計使用，傳感器內置在活塞壓力計內，批量校準時可以擺脫對砝碼的依賴，迅速校準。
? ?技術參數：
1.壓力精度：0.05% ，0.02%，自帶校準功能，可用活塞校準壓力模塊。
2.活塞位移顯示，動態顯示條，附帶校準功能，客戶可自行校準。
3.電流采集功能：0-30毫安 0.02級，帶可調饋電（0-24V可調 分體式）。
4.計算功能：輸入標準量程，可計算出標準電流和電流誤差。
5.環境顯示功能：顯示溫度 濕度 大氣壓 ，可修正活塞系統精度。
6.記錄功能：可記錄當前被檢表編號 壓力 標準電流? 實測電流 及誤差，可導出數據，數據可存儲60000條，通過USB接口導出Excel表格。此表格可以做為壓力變送器廠家的原始記錄，長期保存，提高效率。
7.輸出功能：輸出壓力基準信號（主動發送 遵循MODBUS-RTU公約）。
界面展示：
]]>純氣體活塞式壓力計是利用流體靜力平衡(即作用在活塞有效面積積上的流體壓 力與其所負荷的重力相平衡)原理進行壓力測量的計量器具。氣體活塞式壓力計是高準確度壓力標準器,用氣體做工作介質,可 測量和校準表壓、絕壓、真空壓力負壓)等。活塞式壓力計的活塞桿材料是碳化 鎢,活塞筒材料是碳化鎢,從而保證了活塞具有不銹、耐磨和穩定使用壽命長的特點。氣體活塞式壓力計相比液體活塞式壓力計,由于它們使用的工作介質，所以 氣體活塞式壓力計延續時間、靈敏度高、重復性好，測量數據準確可靠。
二、技術指標
型號：FKQ-2.5 、FKQ-0.4 、FKQ-0.6
測量范圍：（-100-250）KPa 、（-100-400）KPa 、（-100-600）KPa
準確度等級：0.005 級、0.01 級、0.02 級、0.05 級
測壓方式：表壓或者絕壓（絕壓需加高精度絕壓模塊）
砝碼修正：按照使用地進行重力加速度和形變系數修正
砝碼材質：304無磁不銹鋼砝碼
壓力輸出接口： 2個標準快速輸出接頭M20×1.5，304不銹鋼材質, 拆卸不需要扳手，帶有截止閥可進行密封性試驗。
工作介質：純凈空氣或者純凈氮氣
檢定證書：可代送至“中國測試技術研究院”或省級計量院出具“檢定證書”
使用環境：
環境溫度：（20±1）℃ ?????相對濕度：85%以下的恒溫室
電源電壓：AC 220V???????? 頻率：50HZ
三、性能特點
1.氣體活塞式壓力計采用干燥純凈空氣或者純凈氮氣作為氣源，被檢設備不受污染，主要針對清潔實驗室、醫療行業產品以及污染防護等級較高的產品等，安全要求較高的檢測場所設計，更加簡單，更加安全。
2.產品采用了正負壓一體的結構，只需切換換向閥，就可以輕松切換正壓和負壓，提高使用效率，節省了成本。
3.產品升級增加進氣流量控制閥，更加細致精準控制進氣的流量，避免進氣量過大對活塞系統，被檢儀器產生不可避免的損壞。
4.活塞系統部分采用全新的一體式設計，密封性更加可靠。
5.調壓系統性能優于油壓的調壓系統，加壓過程輕松，且不易漏壓，免于維護。
6.新開發的氣體換向閥，有效解決了之前換向閥的問題，正負壓氣體切換更加順暢，密封性更高。
7.產品機身配有安全閥，使用過程中操作失誤引起的進氣量過大，安全閥就會把氣體釋放掉，保護活塞系統免受損壞。
8.產品配有微調閥，加壓過程中壓力值偏高或者偏低于標準壓力值時，可以使用微調閥操作，輕松快速。
四、砝碼配置
活塞式壓力計做為最重要的壓力基準儀器，主要用來校驗其他壓力儀表，是壓力基準儀器之一，也是目前市場上性價比最高的壓力基準設備，我廠生產的活塞式壓力計不僅僅局限于取得國家檢定證書，更側重于計量使用的便捷性，讓計量效率高更輕松是我們對于活塞壓力計的市場定位。
JY型活塞壓力計滿足:
符合JJG59-2022 《液體活塞式壓力計檢定規程》
符合 GB/T 30432-2013《液體活塞式壓力計》
符合JJG 99-2022《砝碼》
活塞壓力計專利證書:
一種動態密封結構的使用
活塞式壓力計保護系統
二、產品特點
滿足JJG59-2022《液體活塞式壓力計檢定規程》和JJG 99-2022 《砝碼》、國家計量檢定規程。
活塞桿和活塞筒采用碳化鎢材質精工研磨保證了活塞良好的鑒別力。
采用低重心結構，活塞系統更加平穩
活塞系統采用碳化鎢一體保護結構，保護軸直徑為10毫米，保護軸同 活塞桿均為碳化鎢材質，一體成型。保證了活塞系統不在使用中損壞，此保護方案為我公司自主研發可高效保護活塞系統（發明性專利）。
活塞壓力計采用外置式位移接近傳感器，可實時顯示活塞系統位置的變化，顯示系統為數碼管顯示，更加直觀，活塞位移高度為0-3毫米。外置位移系統非嵌入活塞系統，不影響活塞保護系統。
活塞壓力計采用排污系統，在活塞系統下方，輸出接口下方均有排油管路，油直接回流至油杯，保證了活塞臺面的干凈和衛生,全方位排油系統 ?? 遠超單一的活塞系統排油,使臺面更加無油。
活塞缸采用自密封系統，密封圈可以保證30000次循環打壓不泄露，真正做到方便和便捷.
活塞配置預加壓裝置，讓打壓更輕松
活塞式壓力計有預加壓裝置但無預加壓截至閥，整體閥門只有一個泄壓閥，操作更方便。
三、主要技術指標
型 號： JY-0.6、 JY-6、?JY-25、JY-60、JY-100、JY-160、JY-250
標稱范圍：0.06-0.6MPa ；?0.1-6 MPa ；?0.5-25MPa ；1-60 MPa；1-100 MPa；2-160 MPa；5-250 MPa
測量范圍：0.06 -0.6MPa ；?0.1-6 MPa ；?0.5-25MPa ；1-60 MPa；1-100 MPa；2-160 MPa；5-250 MPa
準 確 度：0.005級（±0.005%）；0.01級（±0.01%）； 0.02級（±0.02%） ；0.05級（±0.05% ）
介質：變壓器油或變壓器油與煤油的混合油?（低壓活塞）；癸二酸二異辛酯（高壓活塞）

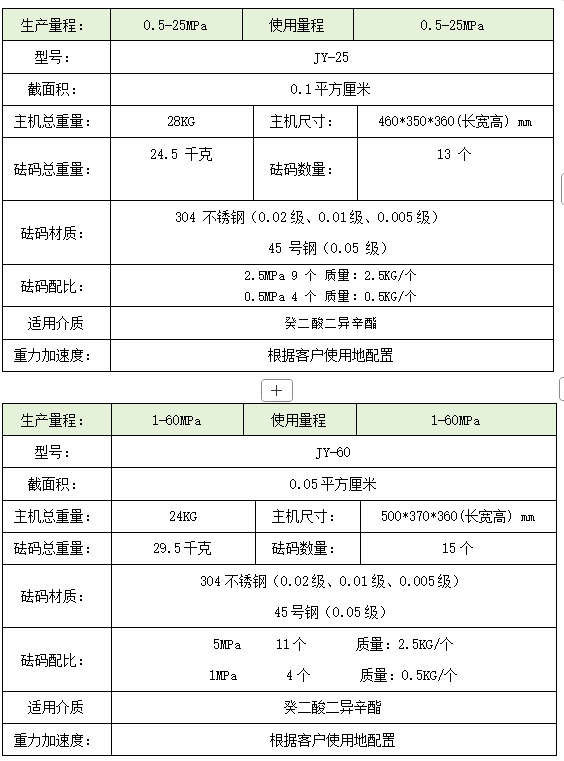

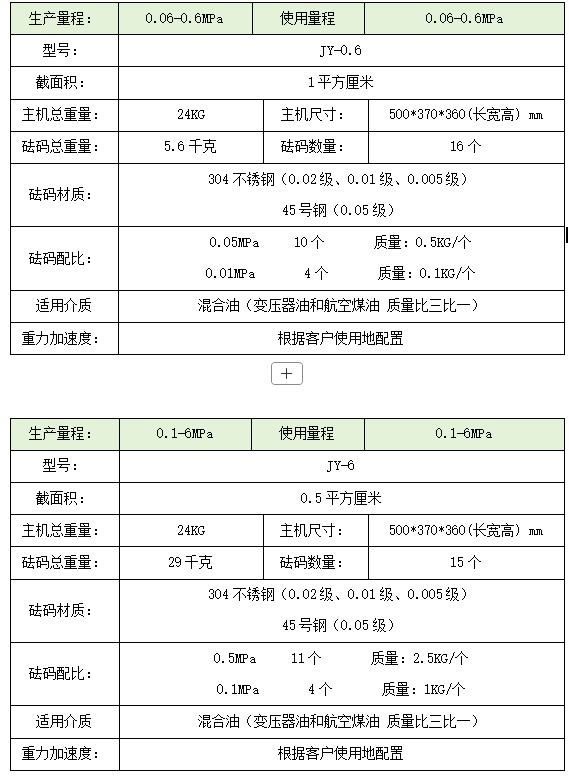

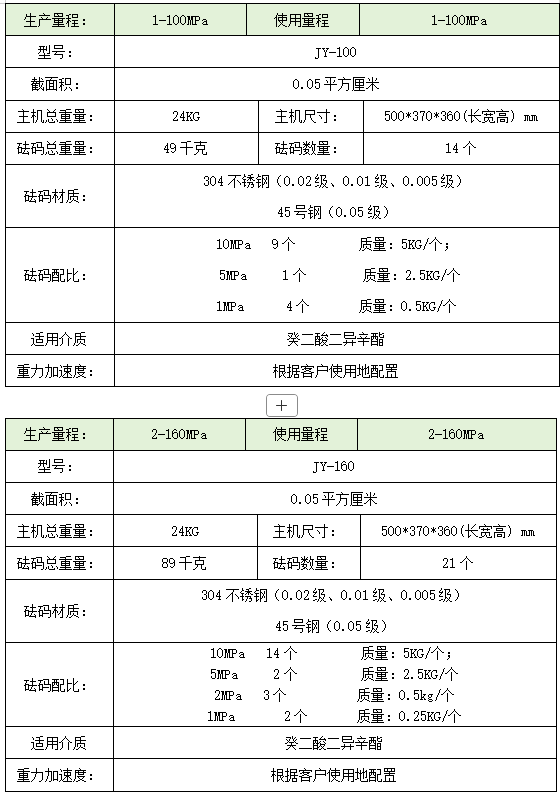

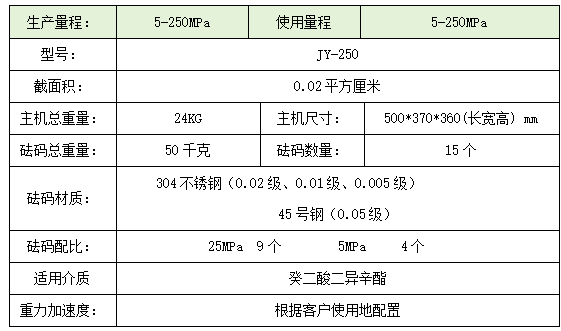

四、分量程詳細信息
純氣體活塞壓力計是高準確度壓力標準器，用氣體做工作介質，可量傳活塞式壓力計、測量和校準表壓、絕壓、 壓力（負壓）等。活塞壓力計的活塞桿材料是碳化鎢或者陶瓷，活塞筒材料是碳化鎢，從而保證活塞具有耐磨和使用壽命長的特點。
用氣體做工作介質的活塞壓力計與用液體做工作介質的活塞壓力計相比較，由于它們使用的工作介質不同，所以氣體活塞壓力計活塞的自轉延續時間長、靈敏度高、重復性好，測量數據準確可靠。工作介質更加清潔，其活塞系統無需油潤滑，能夠提供靈敏度高的計量設備校驗，校準過程簡單化，極大地縮短工作時間。氣體活塞去除了液位差誤差，所以準確度高，去除了液體介質傳遞的滯后性，所以靈敏度高。
二、主要技術參數
1、產品型號和測量范圍：
FKQ-10(5-100KPa)； FKQ-25(10-250KPa)； FKQ-40(20-400KPa)；
FKQ-60(0.04-0.6MPa)；FKQ-600(0.1-6MPa)；FKQ-1000(0.1-10MPa)
（可做雙組合量程）
2、工作介質：
氮氣或純凈的空氣
3、準確度等級：
0.05%；0.02%；0.01%；0.005%
4、測壓方式：
表壓（絕壓）
5、外形尺寸：
長*寬?* 高 （380 X 350 X 470mm ）
6、活塞桿：碳化鎢、陶瓷 活塞筒：碳化鎢
7、砝碼材料：
無磁不銹鋼（0.005級；0.01級；0.02級；0.05級）
8、生產標準：
JJG 1086-2013?《氣體活塞式壓力計檢定規程》
JJG 99-2022《砝碼檢定規程》
三、氣體活塞式壓力計的功能特點
1.純氣體活塞式壓力計采用干燥純凈空氣或者純凈氮氣作為氣源，被檢設備不受污染，更加簡單，更加安全。
2.產品升級增加進氣流量控制閥，更加細致精準控制進氣的流量，避免進氣量過大對活塞系統，被檢儀器產生不可避免的損壞。
3.活塞系統部分采用全新的一體式設計，密封性更加可靠。
4.調壓系統性能優于油壓的調壓系統，加壓過程輕松，且不易漏壓，免于維護。
5.產品機身配有安全閥，使用過程中操作失誤引起的進氣量過大，安全閥就會把氣體釋放掉，保護活塞系統免受損壞。
6.產品配有微調閥，加壓過程中壓力值偏高或者偏低于標準壓力值時，可以使用微調閥操作，輕松快速。
7.大屏液晶顯示：可顯示工作位置、壓力指示值。
四、相關資質和證書
1.GB/T19001-2016/ISO 9001：2015質量管理體系認證證書，
2.ZL 202021629361.X《一種具備防斷結構的活塞式壓力計》實用新型專利證書
3.ZL202021630715.2《一種自密封式壓力源》實用新型專利證書
五、砝碼配置表
