YYCL2系列智能葉輪式流量溫度壓力一體化流量計是基于動量矩守恒原理設計的速度式多參數一體化流量計，可在同一測點同時測量流量、溫度、壓力三項核心參數，實現單臺儀表完成多維度過程監測，適用于潔凈水、低粘度流體的連續或瞬時流量計量，安裝簡便、響應快、穩定性高，可滿足工業現場自動化采集與遠程監控需求。
工作原理與結構:

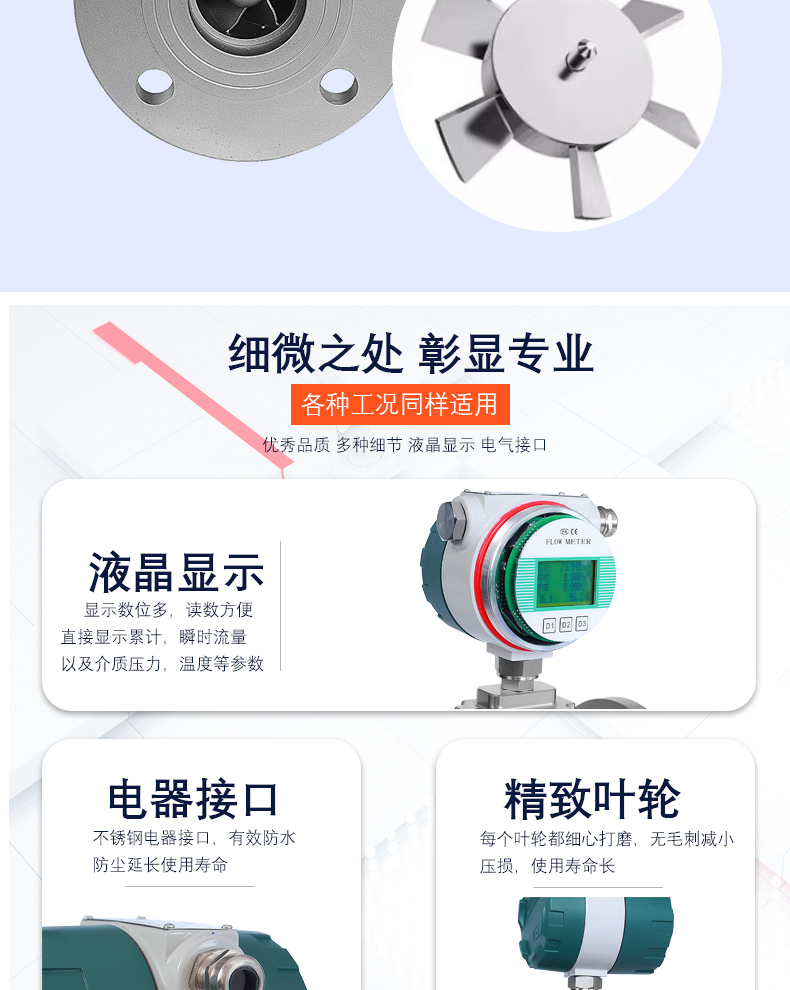

流量計采用切向葉輪測量結構，腔體內設四葉片葉輪，內部集成磁感應流量檢測單元、溫度傳感器、壓力傳感器，三位一體同軸安裝:

流量測量:流體沖擊葉輪旋轉，磁電轉換輸出脈沖信號，通過單位時間脈沖數計算瞬時流量與累積流量。
溫度測量:內置高精度測溫元件，實時檢測介質溫度，補償并提升計量穩定性。
壓力測量:集成壓力敏感元件，同步獲取管路工作壓力，實現多參數同點監測。
儀表殼體采用不銹鋼材質，防護等級高，可適配衛生級快裝、螺紋等多種安裝方式，滿足工業現場長期可靠運行。

二、產品特點
一體化多參數測量，一臺儀表同時檢測流量、溫度、壓力，減少測點、降低安裝與維護成本
適配多種工況，可通過材質、密封、安裝形式靈活配置，滿足不同介質與現場環境
測量范圍寬、口徑覆蓋全，小流量可精準計量，大流量穩定無失真
測量精度高、重復精度優異，長期運行一致性好:
切向測量結構，壓降低、無擾流、運行噪音小，對管路系統影響小
響應快、靈敏度高，低流速下仍保持高精度，適用工況更廣
結構堅固，耐高壓、耐高低溫，適應惡劣工業環境
溫度、壓力信號實時同步采集，信號穩定、抗干擾能力強
內置高精度傳感元件，電子部件可靠性高、壽命長

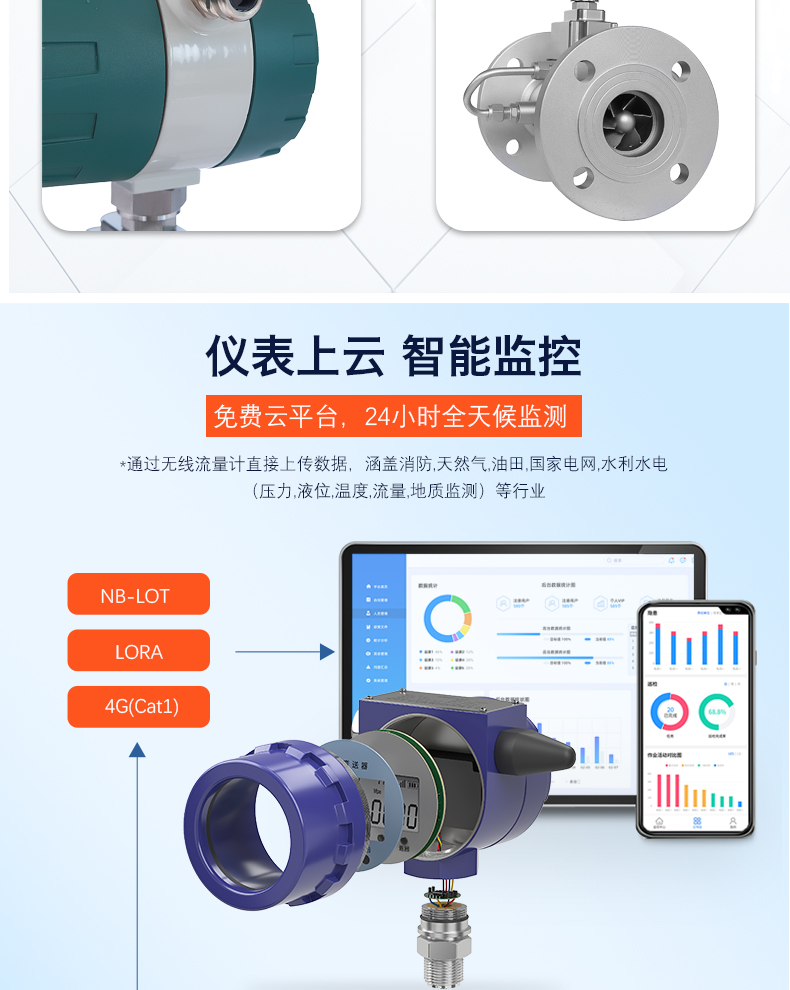

支持標準信號輸出與通訊接口，配套顯示終端操作簡單、設置便捷，便于現場使用與遠程監控。

三、選型參數

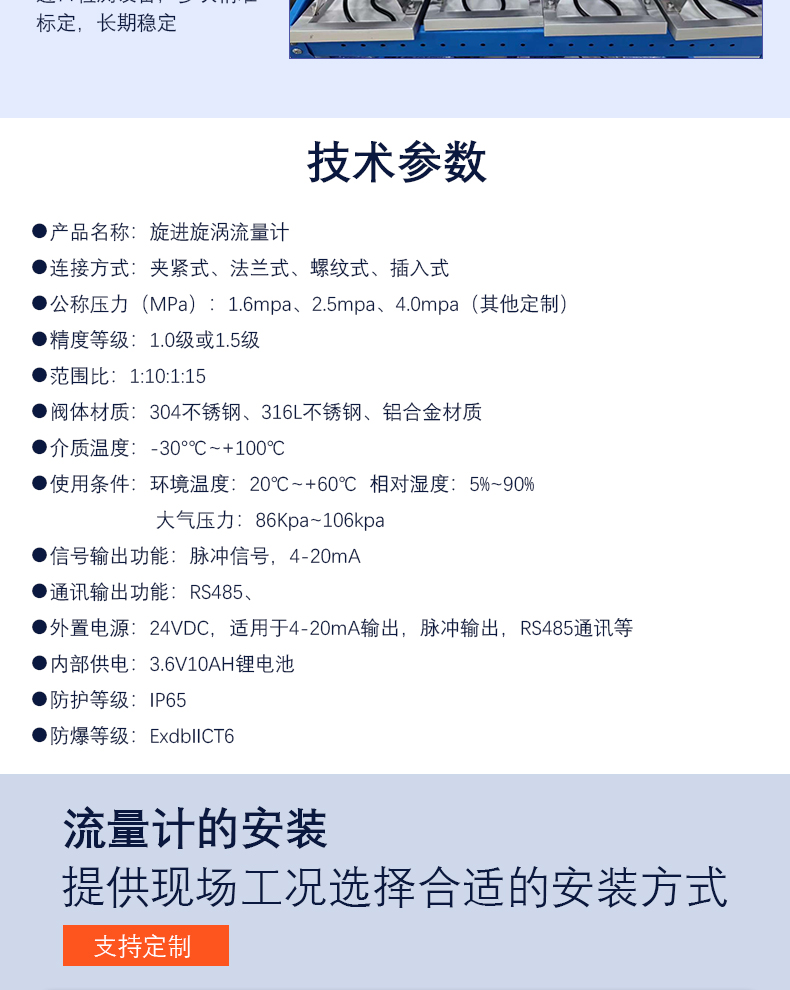

四、技術參數

1、測量介質：一般氣體、蒸汽
2、公稱通徑：DN15～DN300（滿管式）、DN150～DN2000(插入式)、DN2000以
上口徑協議供貨
3、介質溫度：-40～100℃（常溫）、-40～250℃（中溫）、-40～320℃（高
溫）、-40～350℃（超高溫）
4、公稱壓力：1.6MPa、2.5MPa、4.0MPa(>4.0協議供貨)
5、精 度：±1%R，±1.5%R（滿管式）
±1.5%R，±2.5%R（插入式）
6、供電電源：+12VDC（三線制脈沖輸出）、+24VDC（三線制脈沖輸出型及二
線制電流輸出型）、3.6V鋰電池、雙供電
7、本體材質：304(其它材料協議供貨)
8、防護等級：IP65(其它防護等級協議供貨)
9、環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa。

主要功能及特點
1、具有較寬的測量量程范圍、精確度高、壓損小， 具有高可靠性和長期穩
定性。

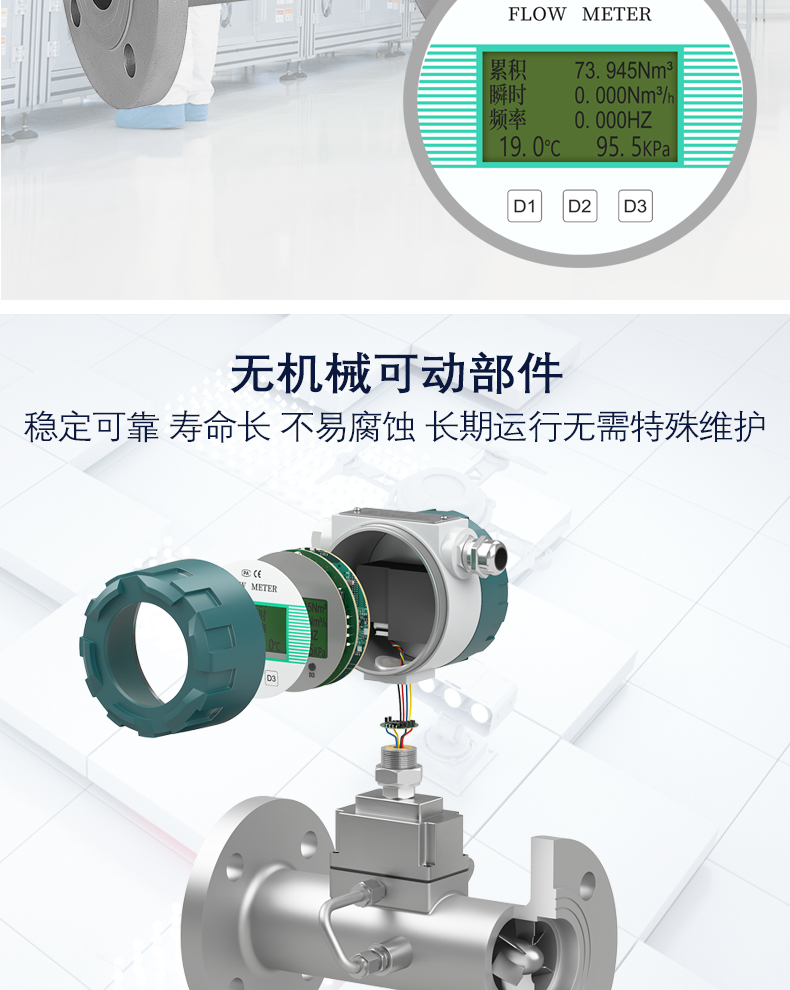

2、結構簡單，安裝維護方便，無可動部件、無機械磨損。
3、全新的外觀設計，本體采用精密鑄造工藝，外形美觀，耐高溫、抗腐蝕
性強。
4、常用信號有脈沖或者模擬信號，信號穩定，抗干擾能力強。
ii、溫壓補償渦街流量計主要技術參數
